AUTEL MaxiSYS Ultra EV – špičková diagnostika pre EV, hybridy aj spaľovacie vozidlá

AUTEL MaxiSYS Ultra EV predstavuje najvyššiu úroveň profesionálnej diagnostiky pre moderné autoservisy, ktoré pracujú s elektromobilmi a hybridmi. Zariadenie poskytuje komplexnú analýzu vysokonapäťových systémov, vrátane trakčných batérií, meničov, elektromotorov a súvisiacich riadiacich jednotiek.

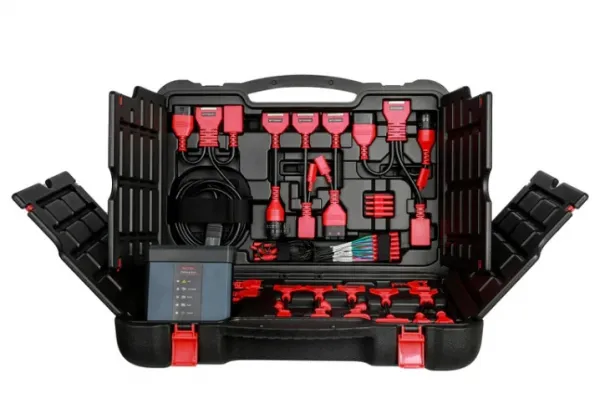

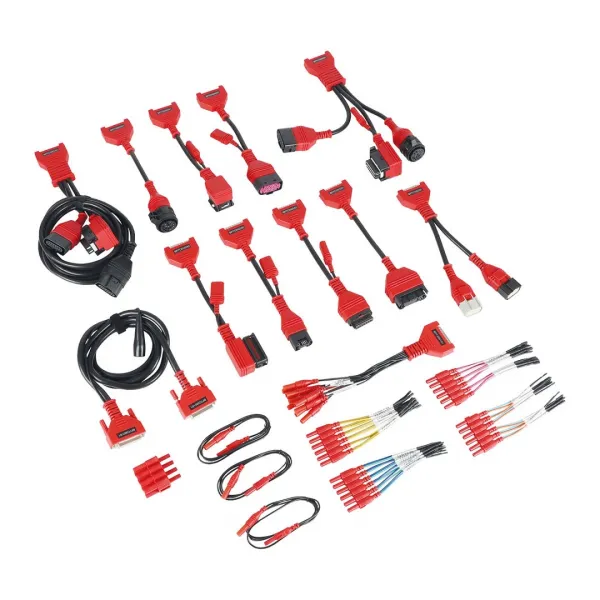

Vďaka rozšírenej topológii EV systémov ponúka Ultra EV prehľadné grafické zobrazenie zapojenia vysokonapäťových komponentov, ich polohu vo vozidle, schémy konektorov a bezpečné postupy práce. Analýzu batérie je možné vykonávať cez OBD konektor alebo priamo pomocou špeciálnych prepojovacích káblov, ktoré sú súčasťou balenia EV DiagBox.

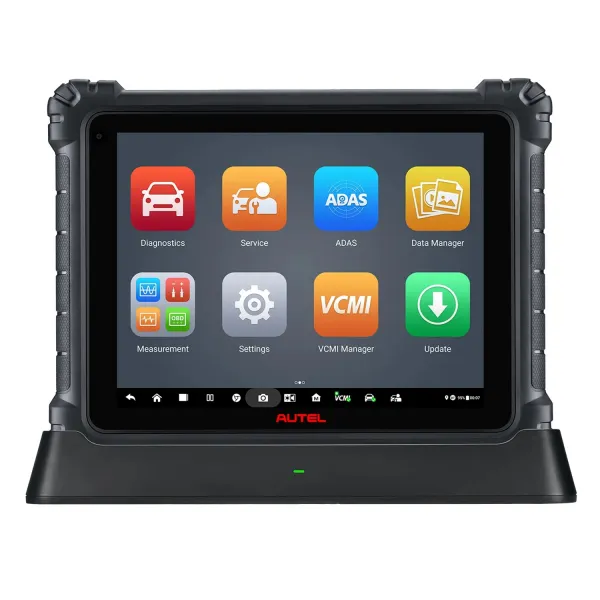

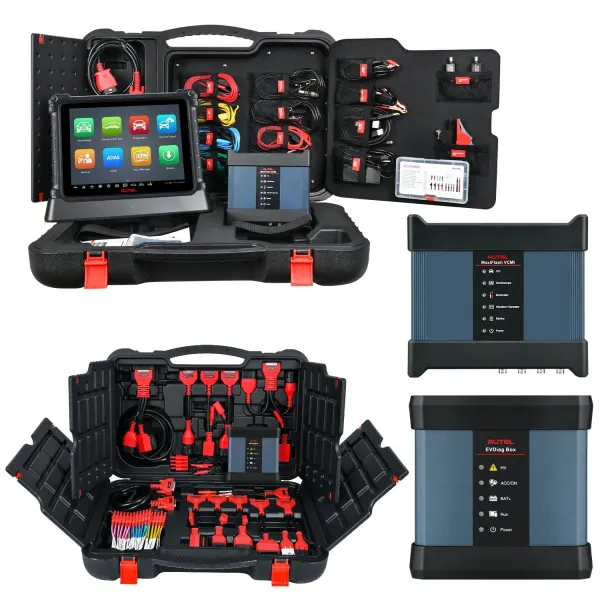

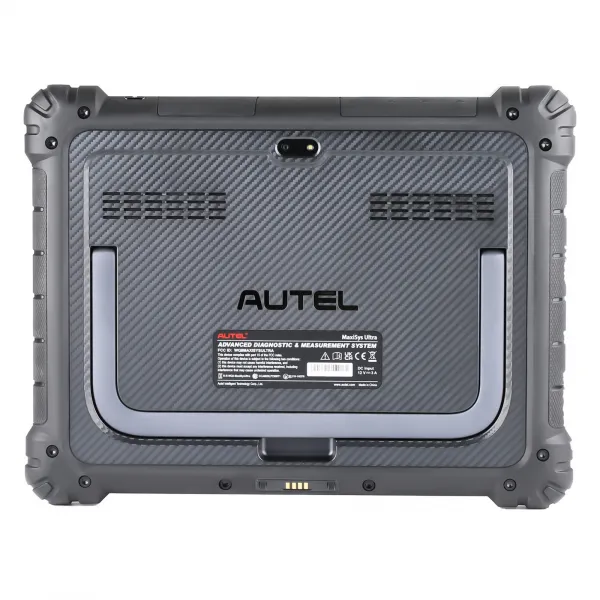

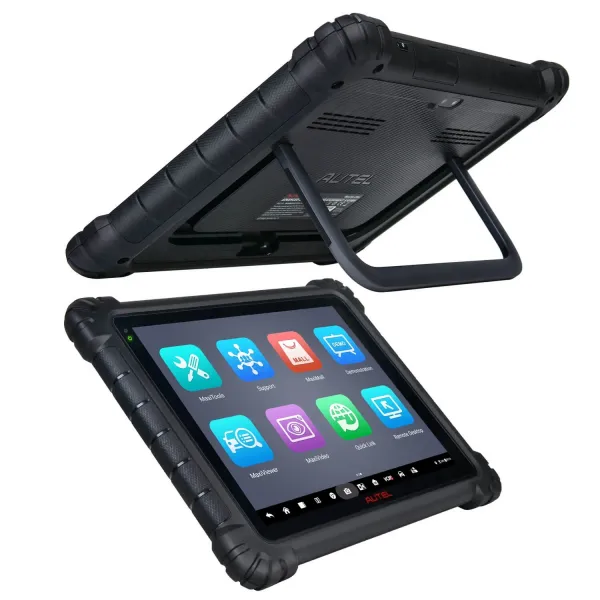

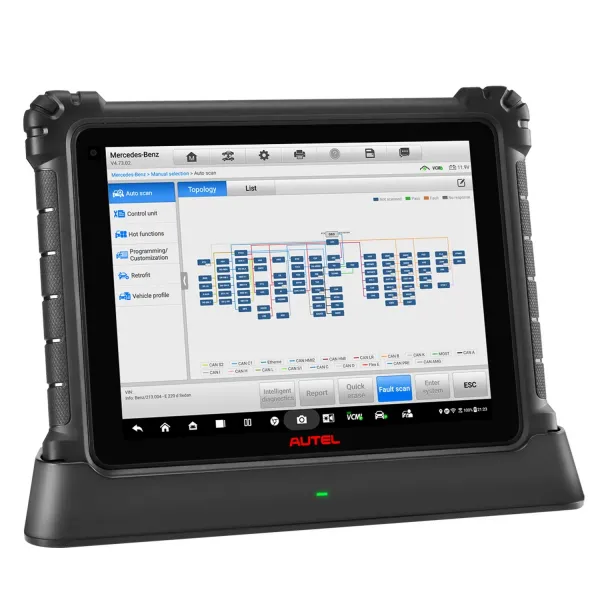

Diagnostický tablet je vybavený 12,7" vysokým rozlíšením, výkonným osemjadrovým procesorom, bezdrôtovým rozhraním Bluetooth a meracím modulom MaxiFlash VCMI 5 v 1 (VCI, osciloskop, multimeter, generátor signálov, tester CAN). Zariadenie je dodávané v odolnom dielenskom kufri Rugged a pochádza z autorizovanej distribúcie značky Autel.

Výhody a použitie

• Kompletná diagnostika EV / PHEV / HEV / ICE vozidiel
• Hĺbková analýza trakčných batérií (SOC, SOH)
• Rozšírená topológia vysokonapäťových systémov
• Diagnostika cez OBD aj priame HV prepojenie
• Guided Function – vedené servisné postupy
• Online kódovanie, programovanie a parametrizácia
• Podpora CAN FD a DoIP
• Možnosť ADAS kalibrácie (voliteľne)
• Český jazyk – menu, chybové kódy, živé dáta, postupy
• 2-ročné aktualizácie softvéru zdarma

Možnosti diagnostiky

• čítanie a mazanie chybových kódov
• automatické skenovanie všetkých riadiacich jednotiek
• živé dáta (grafy, indikátory, viacero zobrazení)
• test akčných členov
• adaptácie komponentov (škrtiaca klapka, EGR, ECU atď.)
• reset servisných intervalov a oleja
• kódovanie vstrekovačov
• kompletný servis SCR / ADBLUE
• kompletný servis DPF
• kompletná obsluha EPB
• čítanie VIN (AutoVin)
• odvzdušnenie brzdového systému
• kalibrácia snímača uhla riadenia
• nastavenie voľnobehu
• reset NOx snímača
• online kódovanie a online programovanie

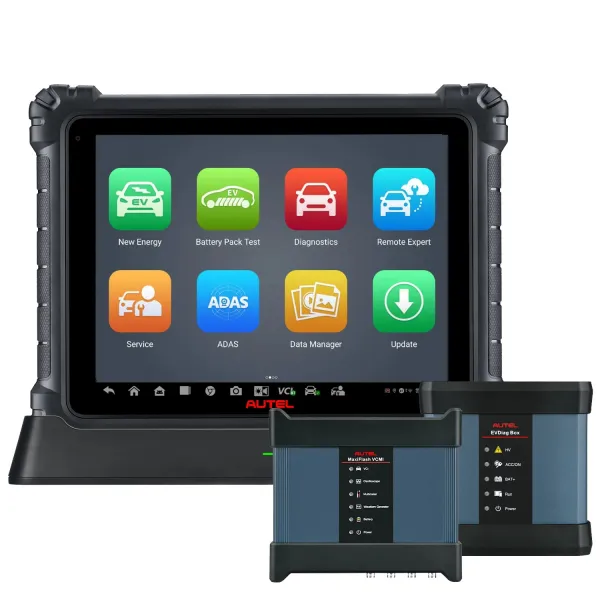

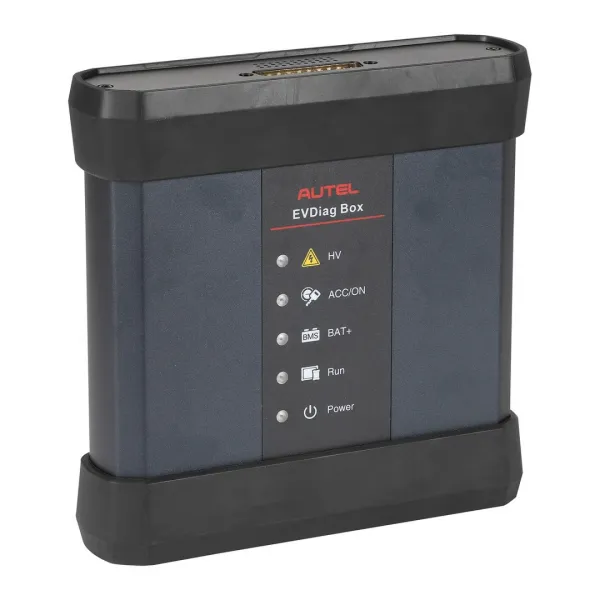

Funkcie EV DiagBox

• rýchla diagnostika vysokonapäťových systémov EV, PHEV, HEV
• čítanie a mazanie DTC chýb vysokonapäťovej inštalácie
• detailné schémy HV zapojenia s popisom konektorov
• textové návody, schémy, fotografie a videá
• databáza demontážnych postupov HV komponentov

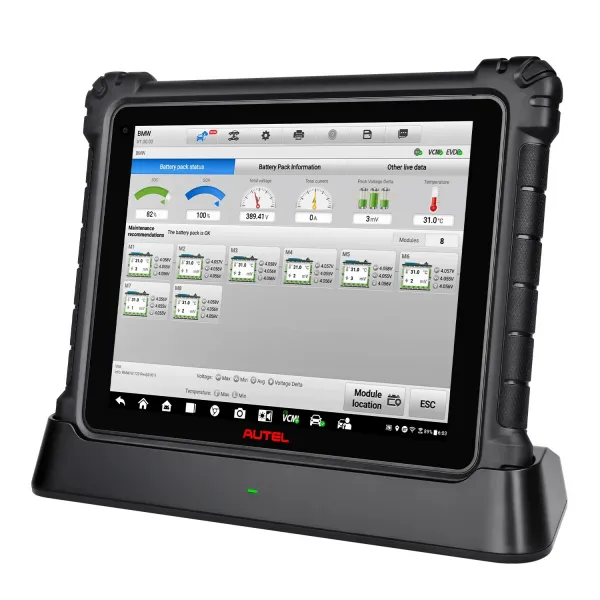

• analýza trakčnej batérie pomocou SOC a SOH
• bezpečné testovanie batérií cez OBD alebo EV káble
• platforma pre testovanie batérií a trakčných pohonov viacerých značiek

Podporované značky – hĺbková EV analýza

BMW, TESLA, VOLKSWAGEN, AUDI, MINI, HONDA, TOYOTA, LEXUS, FORD, GM, RENAULT, ACURA, NISSAN, HYUNDAI, KIA, BYD

• FLEXIBILNÉ funkcie: BMW / MINI / MERCEDES / VW / AUDI / SEAT / SKODA / SEAT / PORSCHE / LAND ROVER / JAGUAR
• vykonávané funkcie: VW / AUDI / SEAT / ŠKODA
• online kódovanie: VW / AUDI / SEAT / SKODA / MERCEDES / MAYBACH / BMW / MINI / PORSCHE a mnoho ďalších …
• prispôsobenie: BMW / PORSCHE / TOYOTA / SUBARU
• Inštalácia programovacieho modulu: FORD / MAZDA
• vyvažovanie výkonu: CHRYSLER / GM / FORD
• programovanie komponentov: VW / AUDI / SEAT / ŠKODA / BMW / MINI / CHRYSLER / GM / FORD / OPEL / MAZDA / FIAT / HONDA / ACURA / NISSAN / HYUNDAI / KIA / SUBARU / SUZUKI a mnoho ďalších….
• online parametrizácia: VW / AUDI / SEAT / SKODA
• online kalibrácia: VW / AUDI / SEAT / SKODA
• online prihlásenie do servisu: VW / AUDI / SEAT / SKODA
• autorizácia brány (voliteľne): CHRYSLER / FIAT / ALFA / LANCIA
• a mnoho ďalších…

Podporované protokoly

CAN FD, DoIP, PLC J2497, ISO-15765, SAE J1939, ISO-14229 UDS,
SAE J2411 (GMLAN), ISO-11898-2, ISO-11898-3,
SAE J2819 (TP20), TP16, ISO-9141, ISO-14230,
SAE J2610 (Chrysler SCI), UART Echo Byte,
SAE J2809 (Honda Diag-H), SAE J2740 (GM ALDL),
SAE J1567 (CCD BUS), Ford UBP, Nissan DDL UART,
BMW DS1 / DS2, SAE J1708, SAE J1850 PWM / VPW, KW81, KW82
