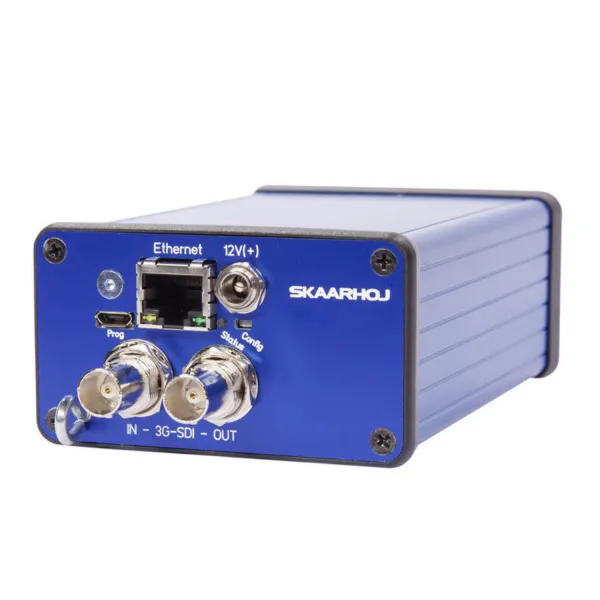

Skaarhoj GPI Spustí SDI Tally 18222

Z výroby je box nakonfigurovaný na ovládanie ID kamier 1-8. Keď je vstup 1-8 uzavretý voči GND, na výstupe SDI z boxu sa nastaví červený príznak pre kameru 1-8. Podobne vstup 9-16 (na rovnakom konektore DB25) bude mať za následok nastavenie zeleného záznamu (náhľad) na výstupe SDI.

Ak chcete kontrolovať súčet iných ID kamier ako 1-8 alebo ak chcete napríklad len červené zisťovanie kamier 1-16, jednoducho nakonfigurujete vstupy vo webovom rozhraní.
Vstup SDI by mal byť pripojený k vášmu zdroju pre spätný prívod kamery. Typicky by to bol výstup programu a prípadne obohatený o údaje CCU prostredníctvom prepínača ATEM, SKAARHOJ RCP alebo Blackmagic Arduino Shield. Pole SDI Tally prechádza všetkými informáciami CCU a prepisuje iba informácie Tally.

Podpora fotoaparátu
Blackmagic 3G-SDI Arduino Shield podporuje nasledujúce formáty: 720p50, 720p59.94, 720p60, 1080i50, 1080i59.94, 1080i60, 1080p23.98, 1080p 23.98, 1080p 23.98, 1081p 59.94 1080p30, 1080p50, 1080p59,94 a 1080p60, kamera však nemusí bežať v rovnakom formáte videa ako programový vstup, takže môžete používať kamery v Ultra HD, pričom protokol kamery je odosielaný cez HD signál do kamery.

• Prepojenie SDI-GPI
• Napájanie 12V
• USB programovací kábel
• Sieťový kábel
• UniSketch OS
• Manuály a softvér
• Skaarhoj 1-ročná obmedzená záruka
